КТС Контроллеры технологической связи
Назначение
Контроллеры технологической связи серии КТС предназначены для управления режимами работы функциональных устройств; приема и передачи на верхний уровень информации от функциональных устройств с протоколом 1-Wire, в частности, датчиков температуры; анализа состояния дискретных датчиков и цепей их подключения; а также для построения локальных систем передачи голосовых данных по цифровому каналу связи в рамках технологических систем управления промышленными объектами.
Варианты исполнения
| КТС-КТ | Контроллер с функцией голосовой связи для конвейерного транспорта |

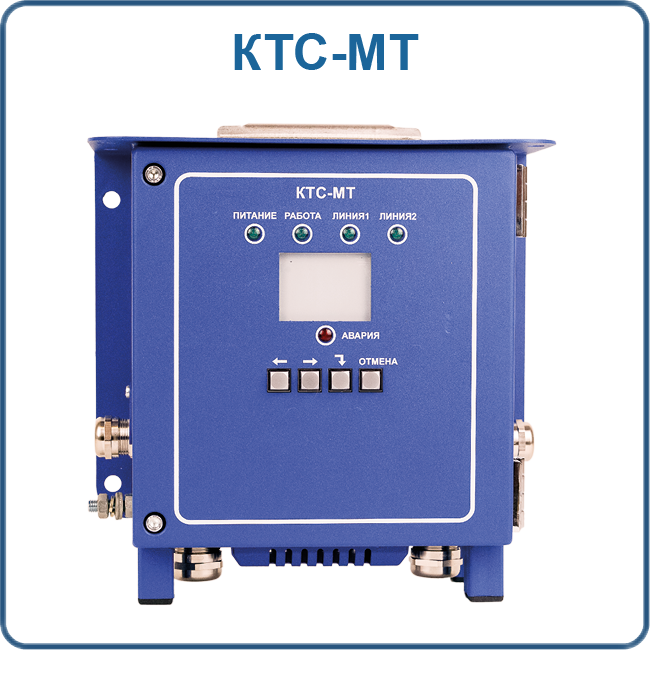

| КТС-МТ | Контроллер общего назначения с графическим дисплеем для термомониторинга |
| КТС-КТ-МТ | Контроллер общего назначения с графическим дисплеем и функцией голосовой связи для термомониторинга |
Область применения
Контроллеры могут применяться в рудниках и угольных шахтах, в том числе опасных по рудничному газу и(или) горючей пыли в соответствии с «Правилами безопасности в угольных шахтах». Температура окружающего воздуха от –20 до +40 ℃. Режим работы – круглосуточный.
Описание
Все контроллеры серии КТС имеют кнопки управления на передней панели и могут иметь графический дисплей и блок голосовой связи.
Основные функции
- Обмен голосовой информацией по цифровому каналу между абонентами локальной сети;
- контроль состояния различных датчиков и устройств;
- контроль температуры по каналам 1-Wire с датчиков температуры
- контроль цепей подключения датчиков на короткое замыкание или обрыв;
- передачу информации о состоянии дискретных датчиков по каналу связи RS485;
- контроль состояния органов управления (кнопок);
- визуализация информации на встроенном дисплее (опция);
- возможность автономного ведения разговоров с одним из десяти абонентов или групп абонентов (опция).
Технические характеристики
| Количество каналов дискретного ввода типа «сухой контакт» | 7 |
| Количество каналов дискретного вывода | 3 |
| Уровень логического нуля, не более, В | 0,4 |
| Уровень логической единицы, не более, В | 6,3 |
| Контроль цепей подключения типа «сухой контакт» на обрыв и короткое замыкание | имеется |
| Количество независимых каналов связи по интерфейсу RS-485 | 4 |
| Количество независимых каналов связи 1-Wire | 6 |
| Схема подключения датчиков с протоколом 1-Wire | трехпроводная |
| Протокол передачи данных | Modbus RTU |
| Напряжение питания, В | 9,5 – 16,6 |
| Максимальный ток потребления, А | 0,2 |
| Диапазон рабочих частот громкоговорящей связи, не уже, Гц | 300 – 3500 |
| Уровень разговорного сигнала в «линии», dBa | 80 |
| Режим работы громкоговорящей связи | симплекс |
